科克伦锅炉:定义、部分或建设、工作原理、优点、缺点,应用[Notes & PDF]

科克伦锅炉是一个简单的火管锅炉与多个火管。这是一个修改一个简单的垂直锅炉。

在科克伦锅炉受热面被替换为多个火管,这就是为什么它是简单的修改垂直锅炉。科克伦锅炉有更高的效率相对简单的垂直锅炉。

在本文中,我们将研究定义、零件或结构、工作原理、优点,缺点,非常详细地和应用。

注意:在每一篇文章,你可以下载。

让我们先从定义开始,

现在来建设,

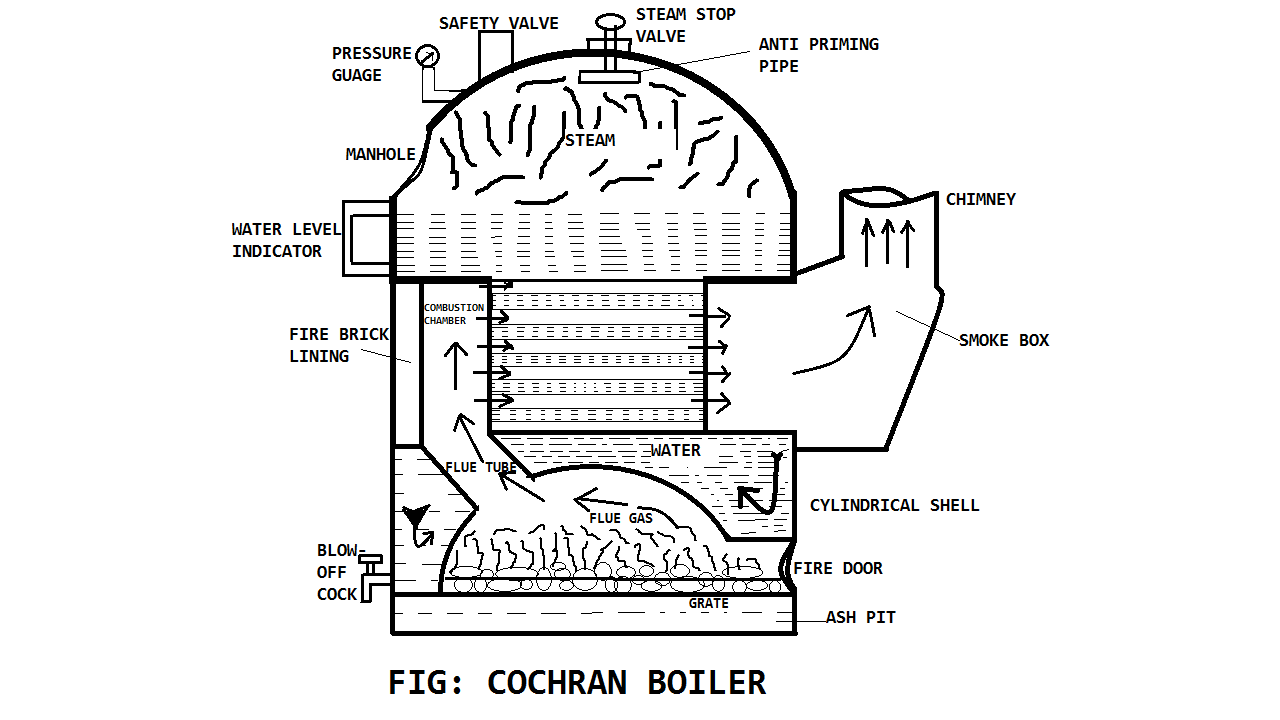

科克伦锅炉部件或建筑:

让我们研究一个接一个地

# 1。炉篦:

炉篦基本上是将燃料的大门。它是由铁棒和铁棒分为一段,每个段都有2 - 3条。

这里有足够的可用空间的气流。这气流有助于内部的燃烧的燃料燃烧室。

# 2。防火门:

火是通过防火门开始提供的锅炉内燃烧燃料。

# 3。灰坑:

这里,骨灰就积累下火。灰池位于低于格栅。

# 4。烟道气体:

当燃烧的燃烧室的燃料开始,它产生的气体有一定的温度,这个温度增加,因为更多的燃料在燃烧室燃烧。

烟气达到这个温度,水围绕着他们,开始变热,进一步持续加热水的供应变得过热。气体被称为烟气。

# 5。烟气管道:

烟筒的主要功能是传递热烟气从格栅到燃烧室。它连接的炉篦燃烧室。

# 6。燃烧室:

燃烧室内衬防火砖在壳的一侧,以防止经济过热。燃料煤的固体形式介绍燃烧,产生的热量。燃烧室有大面积这里发生燃烧的燃料。

产生的热量有一定的温度和发送给火管,所以这个数量的水在加热温度。

# 7。烟雾箱:

smokebox基本上是用于存储和释放烟的烟囱在科克伦锅炉的工作过程。

由铆接或焊接钢板和地板保护内衬混凝土钢的雨水,热炭,或酸攻击。

# 8。烟囱:

锅炉烟囱顶部的位置。它是连接到smokebox。当气体变得完全燃烧,仍只烟,那么这个烟送到smokebox,进一步,它被发送到烟囱。从烟囱,烟雾释放到大气中。

# 9。水位表:

它是最重要的组件的科克伦锅炉。水平仪是一个测量仪测量水平的水和锅炉的水位进行了详细的阐述。

很少有标志在水位指示仪表。如果它没有功能还有可能损坏锅炉。

# 10。男人孔:

它也是一个非常重要的部分锅炉。当事情在锅炉受损和不工作,然后通过人孔进入锅炉专家和修复受损的部分。

我们可以说是为了解决锅炉或其部分当它不正常工作。

# 11。压力表:

压力表安装在锅炉的前面在图中可以看到。我们在几个地方使用该仪器。这个仪器的工作是测量压力的蒸汽锅炉。

在锅炉压力低或高的压力,压力表显示的压力系统,因此我们根据需要控制系统。

# 12。安全阀:

它是防止蒸汽压力的增加。当压力超过设计压力增加,阀门打开,向大气中排放蒸汽,压力下降略低于设计压力时,阀门自动关闭。通常,spring-controlled阀。

# 13。蒸汽截止阀:

蒸汽截止阀调节蒸汽的供应。首先,从锅炉,蒸汽产生一个反启动管部分的水粒子将被删除,它完全是干蒸汽然后进一步蒸汽用于需要的地方。

# 14。反Primimg管:

反在锅炉启动管道提供提取蒸汽锅炉只是干饱和蒸汽。

# 15。阀的打击:

水含有一些杂质如泥,沙子,和盐。由于水的加热,这些杂质沉积在地上创建一个问题,它必须被删除。

排出阀是用于消除这些事情。

在研究建筑现在让我们全面了解它是如何工作的,

科克伦锅炉工作原理:

工作的科克伦锅炉炉排的燃料气体或使用煤和插入。

从发射门,开始提供的火是燃烧的燃料。

燃料燃烧产生的热烟气和燃烧室。这里几乎温度最大值。

我们知道这是一个火管锅炉。管,热烟气和水包围。

所以热烟气通过管。火管的暑热开始加热水包围着。水开始蒸发,在某种程度上它变成蒸汽。

现在,蒸汽锅炉的顶部。

反引水管的使用,提取完整的蒸汽从锅炉和蒸汽截止阀放置这工作是将蒸汽涡轮机等鞋带等等。

当燃料燃烧完全,它变成了灰它归结为灰坑和烟雾释放烟囱和大气中。

科克伦锅炉工作视频:

它有一些优点和缺点:

科克伦锅炉的优点:

科克伦锅炉的优点如下:

• 可以使用煤或石油类型的燃料。
• 这是一个快速和简单的安装。
• 安装和初始科克伦锅炉是一种低成本相对另一个锅炉。
• 它是一种便携式(容易移动)锅炉类型。
• 所需的最低层。
• 它有一个高容量的面积比。

科克伦锅炉缺点:

科克伦锅炉的以下缺点:

• 蒸汽一代低是由于垂直设计,它是主要的缺点。
• 压力范围也是有限的。
• 维护是很困难的。

科克伦锅炉应用程序:

科克伦锅炉的主要程序是:

• 科克伦锅炉用于小型发电厂和一些行业。
• 炼油单位。
• 纸制造工厂。
• 化学处理分歧。

科克伦锅炉规范:

科克伦锅炉规格如下:

• 效率是75%。
• 受热面面积120平方公尺。
• 工作压力7条,最多15条。
• 高度和壳直径是5.75和2.75米。

同时,你可以阅读相关文章:

---

• 机车锅炉
• 兰开夏郡锅炉
• 拉蒙特锅炉
• 巴布科克和威尔科克斯锅炉

引用(外部链接):

---

• https://www.sciencedirect.com/topics/engineering/fire-tube

所以我们最后详细研究了所有的科克伦锅炉。我希望你理解这个话题。如果是的,那么请与你的朋友和家人分享。让我知道进一步的话题我可以帮忙。直到那时非常感谢您访问。再见。
