区别开皮带传动和交叉皮带传动(Notes & PDF)

在这篇文章中,我解释了什么是开放和交叉皮带传动?也开放的区别和交叉皮带传动。

皮带传动是什么?

表的内容

皮带传动连接两个系统:司机系统和驱动系统。驱动系统是连接到电源称为旋转驱动系统和驱动系统是传播称为驱动系统。

同样,皮带轮传输旋转称为主动皮带轮,另一个,旋转的传播称为驱动滑轮。

开放的皮带传动和交叉皮带传动是一种类型的机械动力传动系统的机械功率被传播的形式旋转扭矩从驱动轴一端到另一端从动轴称为机器单元。

这些开放和交叉皮带传动皮带传动的范畴。和其他驱动链和钢丝绳传动等。

最初,不同直径的滑轮牢固安装在轴,和带缠绕在司机&驱动滑轮保持适当的张力,避免滑倒。皮带和皮带轮帮助之间的摩擦力传递运动和动力从一个轴向另一个。

的材料用于这些皮带传动皮带,Nylon-Core带、棉帆布带,橡胶带,橡胶织物带,橡胶带。

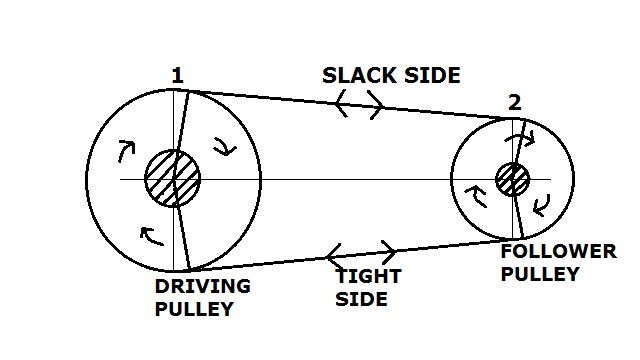

开放皮带传动:

在一个开放的皮带传动,驱动轮和驱动滑轮是在同一个平面上的轴,而这些旋转方向相同。

最好的条件适合滑轮都在同一个平面上轴或倾斜。

这里的包角(皮带和滑轮之间的夹角)总是小于180度。由于更少的包角,传输功率越低。

紧张和松弛:当滑轮开始旋转,带滑轮,运行摩擦产生的带滑轮的一侧,使驱动轮来看,这条边称为紧一边。和边不经历相同的紧张,这叫做松弛。

如果轴有更多的司机和驱动轮之间的距离那么上面将松弛和下一起会紧张。

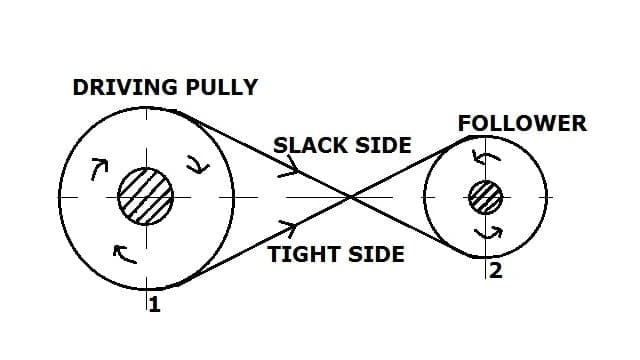

交叉皮带传动:

司机和驱动轮并不在同一个平面上的轴和两个滑轮彼此相反的方向旋转。

皮带最好是适合两个滑轮的条件并不在同一个平面上轴。

这里的包角(皮带和滑轮之间的夹角)总是超过180度。因为包角的,它传递更多的权力。

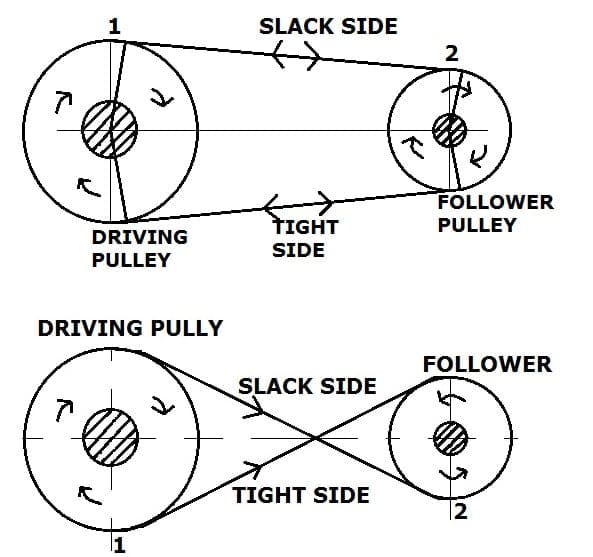

开放的皮带传动和交叉皮带传动的区别:

这是开放皮带传动的表与交叉皮带传动:

开放的皮带传动	交叉皮带传动
在一个开放的皮带传动,输电容量低于横带。	交叉皮带传动的输电能力较高。
在开放的皮带传动,包装的角度总是低于180度,这就是为什么输电能力低。	这里包装的角度大于180度。
使用开放的皮带传动的主要优势是较低的零件磨损。	磨损和眼泪更因为皮带穿过对方。它是交叉皮带传动的缺点之一。
这个开放带司机有一个长寿,因为带不碰自己因此它们之间没有摩擦发生。而	皮带驱动更短的生命相比,开放带,因为带并触摸本身因此他们之间发生摩擦,导致逐渐磨损。
驱动程序和驱动滑轮之间的距离更因此带鞭子的机会。	这里没有这样的问题带鞭子。
在一个开放的皮带传动,也有下滑的可能性,因为更少的接触角。	交叉皮带传动,很少有下滑的可能性,因为更多的接触角与开放的腰带。
两个滑轮或轴(驱动和驱动)的旋转方向相同。而	在十字架上打赌,这两个滑轮旋转相反的方向。
整个带仍在同一个平面上的轴旋转。	但这里整个皮带不保持在同一个平面上的轴。皮带在两个不同的平面弯曲旋转。
皮带的长度是短而交叉皮带传动滑轮尺寸和中心距相同。	在交叉皮带传动皮带的长度更长相比开放皮带传动滑轮尺寸和中心距相同。
当我们增加开放的中心距皮带传动振动。	这里没有这样的振动,如果我们增加相同的距离。
